تفاوت نبشی و ناودانی
نبشی و ناودانی دو محصول بسیار پر کاربرد در صنعت ساخت و ساز محسوب می شود. که از نظر شکل ظاهری و کاربرد در صنعت تفاوت های زیادی دارند. در ادامه ضمن معرفی کامل این ۲ محصول و به تفاوت نبشی و ناودانی خواهیم پرداخت. برای مشاهده آخرین قیمت نبشی و آهن آلات به این لینک مراجعه نمایید.

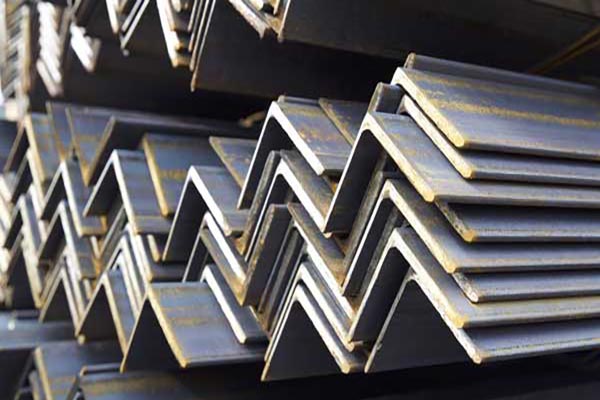

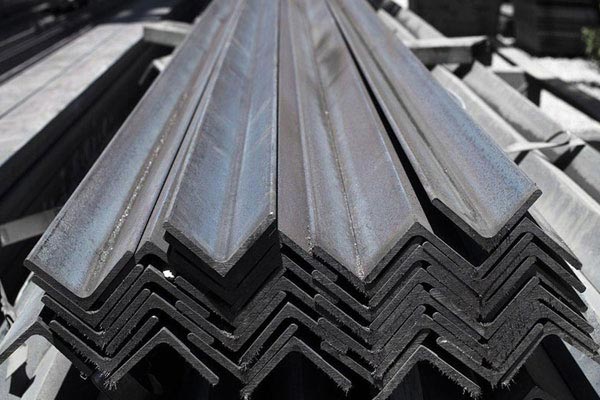

نبشی آهنی (angle steel)
پروفیل نبشی از ۲ ضلع عمود بر هم تشکیل شده است. و در سازه های متفاوتی استفاده می شود. این محصول به شکل مرکب و منفرد در پروژه های ساختمانی مورد استفاده قرار می گیرد. این پروفیل L شکل یکی از اصلی ترین سازه های فولادی به حساب می آید.
نامگذاری نبشی
هر محصول دارای ۲ بال است. و از نظر شکل ظاهری این نوع محصول به ۲ دسته بال مساوی و بال نامساوی تقسیم می گردد. برای نامگذاری آنها از ۲ مشخصه طول و ضخامت بال ها استفاده می نماییم. این محصول با حرف L مشخص می شود. و چنانچه دارای بال برابر باشد اندازه بال بعد از حرف L درج می شود. و اگر بال ها نامساوی باشد بعد از L ضرب ۲ طول بال ها را مشاهده می نماییم. به عنوان مثال
- بال مساوی L200
- بال نامساوی L100*200
انواع گوناگون نبشی
به صورت کلی ۲ نوع نبشی در بازار وجود دارد
نبشی فابریک: این محصول از آغاز فرایند تولید به شکل نبشی از خط تولید خارج می شود.
نبشی پرسی: این محصول از یک ورق فولادی که از وسط خم شده تولید می شود. در واقع تفاوت این ۲ محصول در نحوه تولید آن ها است.
دسته بندی دیگری نیز برای انواع گوناگونی پروفیل L شکل وجود دارد. که در این تقسیم بندی نوع بال ها مد نظر قرار داده می شود. و همانطور که ذکر شد در ۲ نوع بال مساوی و بال نامساوی در صنعت موجود است.
اندازه نبشی
مطابق با جدول اشتال نبشی ضخامت های 35-3 میلیمتر برای این محصول موجود است. که در کشور ما در اندازه های 20-3 میلیمتر تولید می شوند. طول آن نیز در اندازه های شش و دوازده متر موجود می باشد. با این حال مطابق با تقاضای مصرف کننده طول آن نیز می تواند متفاوت باشد.
کاربرد نبشی
از کاربردهای متفاوت نبشی و ناودانی در صنعت ساخت و ساز می توان به موارد زیر اشاره نمود:
- اتصال پل ها به ستون ها
- اتصـال تیرآهن ها به بیم های باربر
- اتصال ستون ها به صفحات در فونداسیون
- ساخت ستون
- ساخت خرپا
- ساخـت سقف کرمیت برای بال بالایی تیرچه
- برای اتـصالات ساده اعم از اتصال نبشی جان، اتصال نیم گیردار و گیردار و … مورد استفاده قرار می گیرد.
در حالت کلی از این محصول به ۲ صورت شاخه و خرد (نبشی لقمه) در صنعت استفاده می شود.

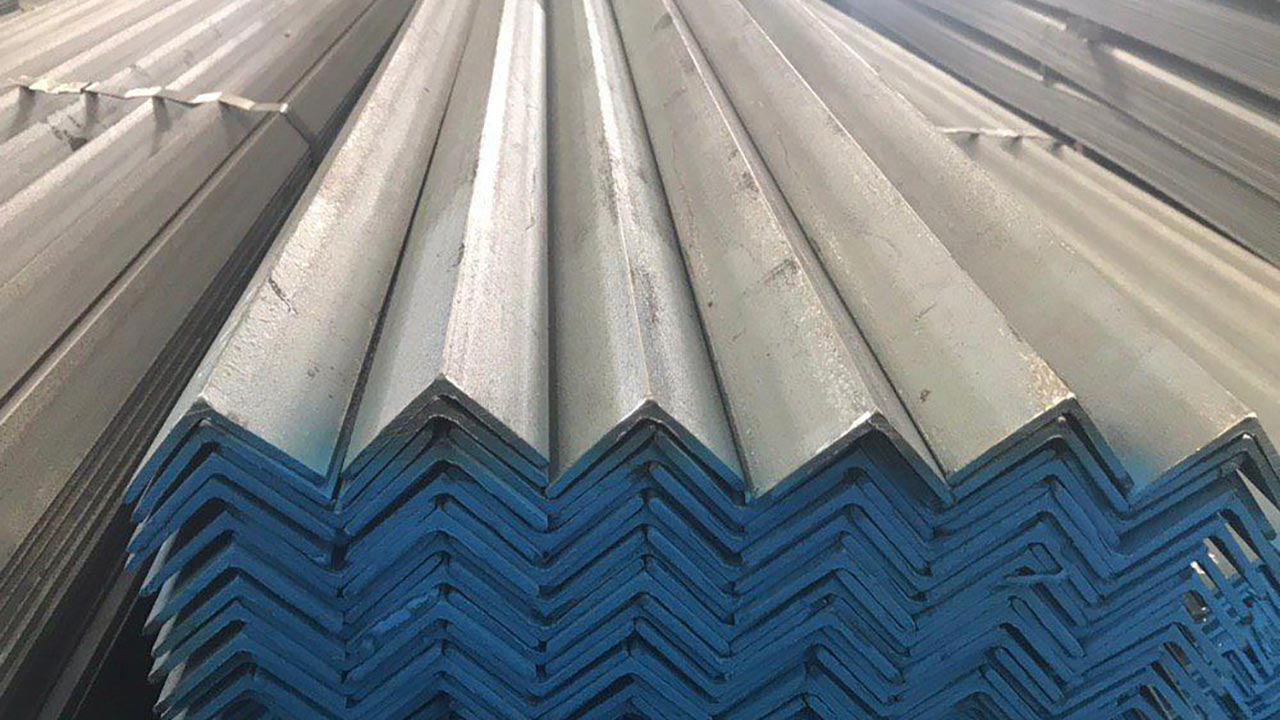

نبشی گالوانیزه چیست؟
به محصولی که با پوشش روی پوشانده می شود. به اصطلاح گالوانیزه گفته می شود. در صنعت به منظور جلوگیری از زنگ زدگی محصولات آن ها را گالوانیزه نموده. و نبشی نیز از این قاعده مستثنی نیست. از این محصول در مناطقی که احتمال خوردگی فلز زیاد است مورد استفاده قرار می گیرد.
معرفی ناودانی
پروفیل های U شکل در صنعت با نام ناودانی شناخته می شوند. به صورت کلی ۲ روش تولید برای این محصول در صنعت وجود
روش پرسی: در این روش ناودانی بوسیله پرس تولید می شود.
فابریک: از همان ابتدا بصورت ناودانی از خط تولید خارج می شود.
یک دسته بندی دیگر برای این محصول بصورت ناودانی مشبک و ساده میباشد.
ناودانی مشبک: این محصول ورق گرم گالوانیزه شده تولید می گردد. و به ۲ صورت سرد و گرم میباشد. این محصول در موارد زیر به کار برده می شود:
- ساخت قفسه های محکم فولادی
- سازه های سبک فولادی
- نصب سنگ به صورت خشک
ناودانی ساده: این محصول با ورق گرم تولید گردیده و در صورت نیاز می تواند گالوانیزه نیز شود. کاربرد ناودانی ساده در ساخت پل های باربر می باشد.
کاربرد ناودانی
شکل ظاهری این محصول باعث شده است تا در مصارف متنوعی استفاده شود. از جمله این مصارف می توان به موارد زیر اشاره نمود.
- ماشین آلات
- چارچوب
- ترمیم بناهای معماری
- ساختمان
- تجهیزات ساخت و ساز
- تشکیلات دریایی
مقایسه استانداردها و تفاوت نبشی و ناودانی
استاندارد این محصول در کشورهای گوناگون بصورت زیر است:
استـاندارد فرانسه NF A 45-255
اسـتاندارد ناودانی بادوام به خوردگی DIN EN ISO 12944-3
UNP و UPE ناودانی اروپایی DIN-1026
به صورت کلی این محصول به ۲ دسته بندی دیگر به نام های C و U نیز تقسیم می شوند. به همین دلیل دو استاندارد UPE و UPN وجود دارد. نوع C شامل بال های موازی و نوع U دارای بال های مخروطی می باشد. ناودانی UNP تحت عنوان ناودانی اروپایی شناخته می شود. این محصول نسبت به دیگر ناودانی ها وزن سنگین تری دارد. و اغلب در پروژه های بزرگ و صنعتی استفاده می شود. این محصول از ضخامت بیشتری برخوردار بوده و به همین علت وزن بیشتری دارد. از کاربردهای ناودانی UNP می توان به موارد زیر اشاره نمود.
- به شکل تکی و دوبل در تیرها
- به صورت جفت و قوطی در ستون ها
- به شکـل جفت در ساخت خرپا
